Термины в "картинках".

[АВС]

Продолжаю знакомить читателей и всех, кому интересно общаться на одном языке, с техническими терминами по замкам. Теперь с иллюстрациями.

Всегда готов к диалогу и выработке грамотной терминологии в "замочной" отрасли.

[АВС]

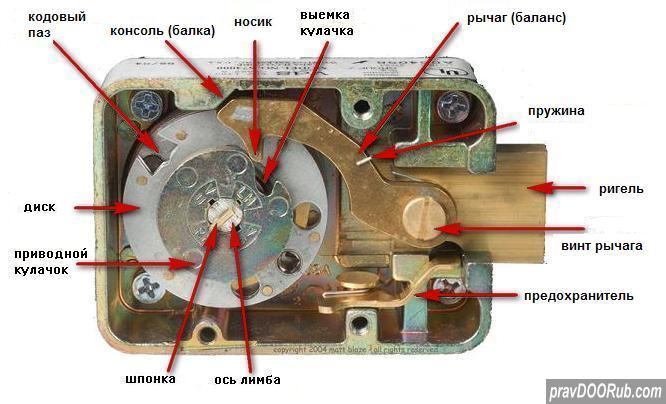

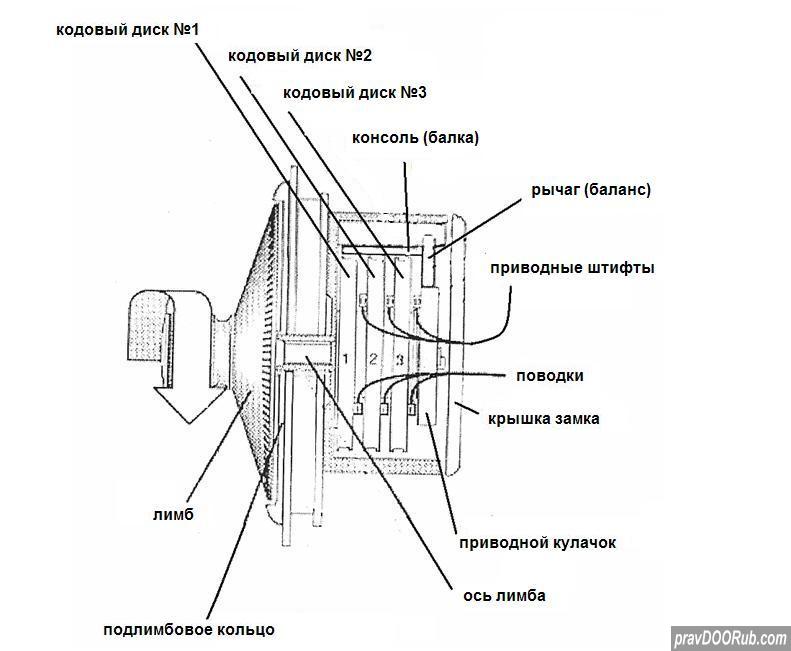

Кодонаборный (кодовый) замок.

[АВС]

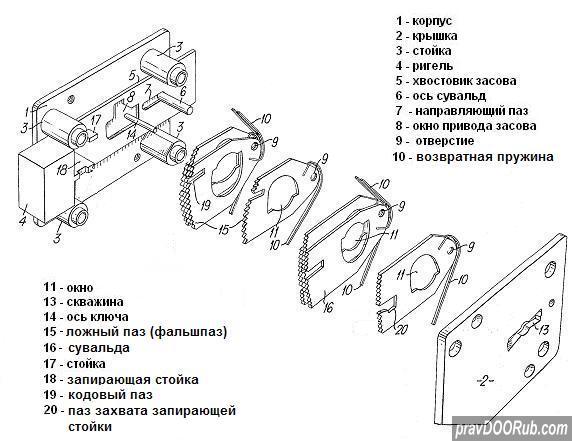

Сувальдный замок.

Плоско-параллельное перемещение сувальд.

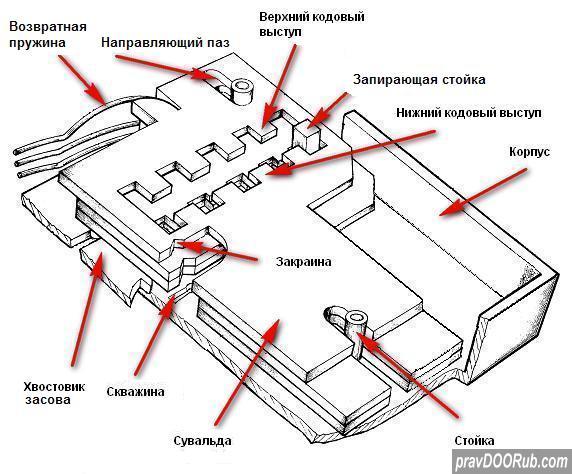

Качающиеся сувальды.

[АВС]

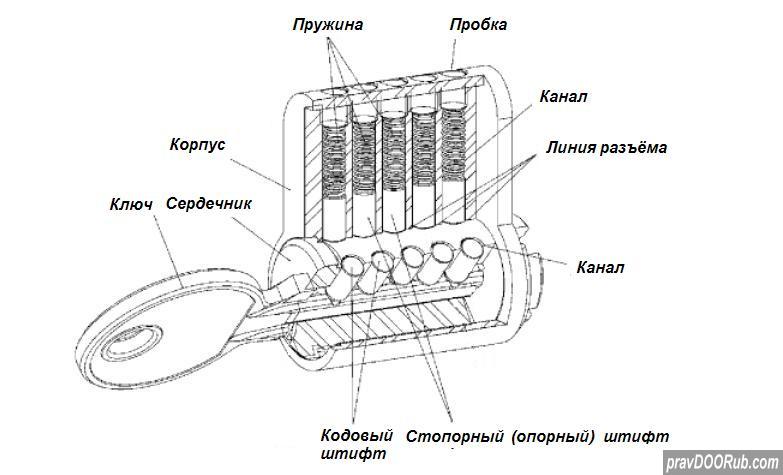

Цилиндровые механизмы секретности (ЦМС).

Однорядный, штифтовый ЦМС.

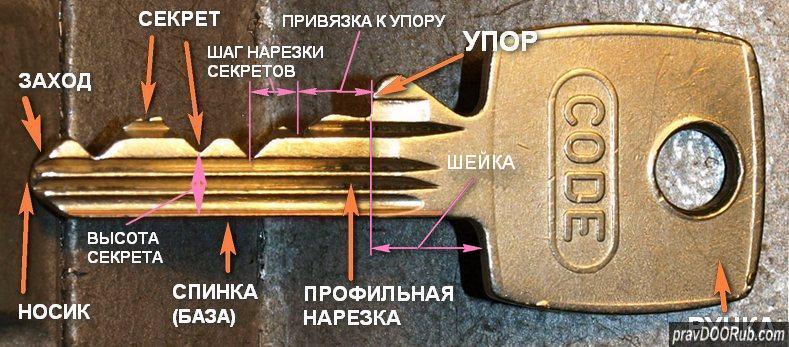

Ключ, однорядного, штифтового ЦМС.

[Maxim]

Для ключа ЦМС, расстояние от упора до ручки - шейка.

[Aquarius]

Однорядный, штифтовый ЦМС.

1/2 офф:что мешает штифту №4 занять правильное положение? ;) :)

[АВС]

Для ключа ЦМС, расстояние от упора до ручки - шейка.

Принято!  *Drink* Изменения внесу позже.

[АВС]

1/2 офф:что мешает штифту №4 занять правильное положение? ;) :)

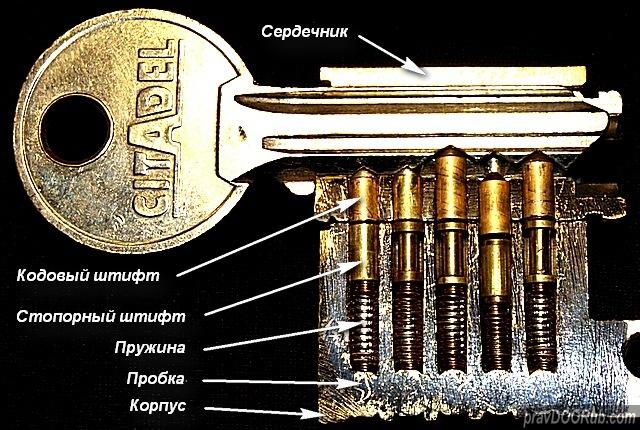

Фото из моей статьи про загрязнение ЦМС и блокировку штифтов.  ;) Я уже увидел другую ошибку, завтра исправлю и дополню.

[АСП]

Кеys777 разместил такой "ликбез". Очень грамотно, верно, красиво и понятно.

[Константин Обринский]

Кеys777 разместил такой "ликбез". Очень грамотно, верно, красиво и понятно.

На самом деле много ошибок...

[АСП]

На самом деле много ошибок...

Константин Львович, Вы ведь тоже неким образом "просветитель" и борец за правду. Так не проходите мимо, как английский учитель с розгами, сухо бросая "не верно, не правильно". Просветите, покажите правильную версию...

Модератору: после изменения ситуации с "правильной картинкой", этот ответ и "неправильную картинку", помещенную мною можно удалить, дабы не засорять эту полезную тему...

[BUR]

На самом деле много ошибок...

+1
В широко известных замках Барьер, Потент, Изео нет "направляющего выступа" есть вероятно "направляющий вступ" .
У многих ключей cувальдных замков нет "базы" но есть носик или нет и того и другого. :-X

[АВС]

Кеys777 разместил такой "ликбез". Очень грамотно, верно, красиво и понятно.

Эти термины мы писали вместе с Сергеем. Спасибо за оценку!

Это только один вариант двухбородочного ключа. По сути надо бы ещё другие варианты разрисовать.

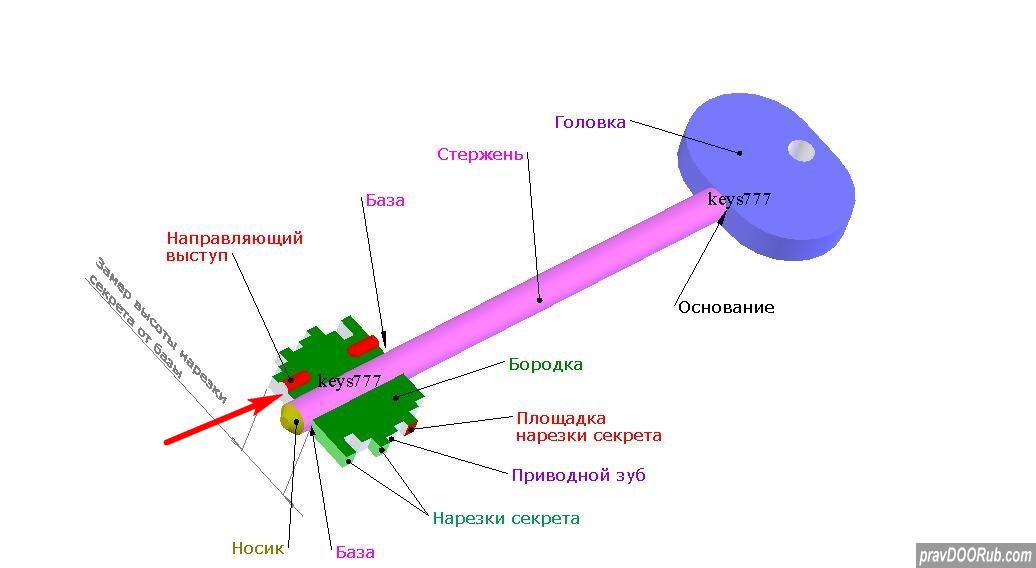

Термин "база" предложен мной в основе точки отсчёта для замера высот нарезок секретов при изготовлении копий.
В теории базой является ось вращения ключа. Фразу "сделать замер от оси ключа", надо ещё уточнять. Фраза "сделать замер от базы" (предложенной в рисунке) не требует уточнения.

Кроме "направляющего выступа" есть ещё и "направляющий паз". Хотя направление движению ключа в скважине больше задаёт центральное отверстие скважины. Роль выступа - ориентация ключа при установке  и ограничение продвижения ключа в замке.  Можно убрать слово "направляющий", не страшно.

Остальные "ошибки" не вижу, если только коллеги с Украины не решили их заменить на латинские аналоги английских слов.

[Aquarius]

Термин "база" предложен мной в основе точки отсчёта для замера высот нарезок секретов при изготовлении копий.

В ключе есть ещё одна база.
Это передняя поверхность по которой и базируется ключ и при его изготовлении и при работе в замке ключ базируется не только по диаметру стержня,но и по этой поверхности.
Так же "вспомогательной базой" можно указать и заднюю поверхность ключа.
Вот обозначил жирной красной стрелкой:

На самом деле я при упоминании слова база,как раз и представляю именно это,а не "точки отсчёта для замера высот нарезок секретов при изготовлении копий"(с)

[АВС]

Обновил картинки в сообщении № 3.
