Балансный штифтовый китайский цилиндр из китайских дверей.

[keys777]

Попался данный цилиндр мне в одном магазинчике, решил купить, посмотреть чем китаец дышит...  :)

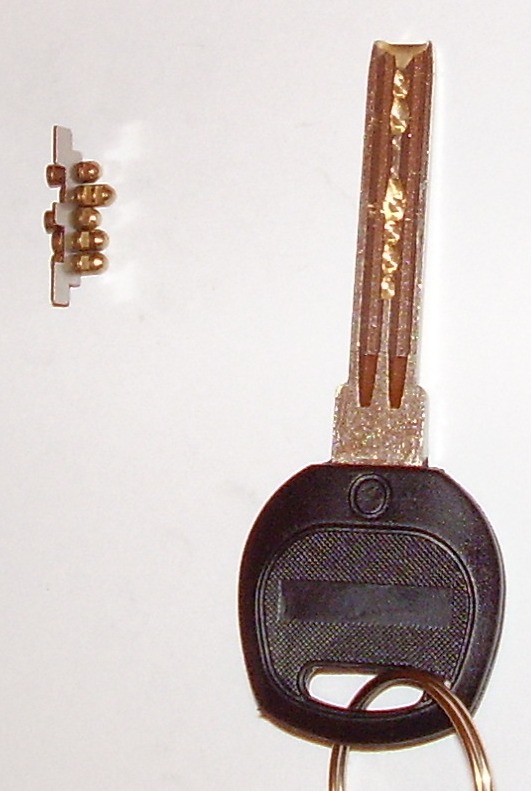

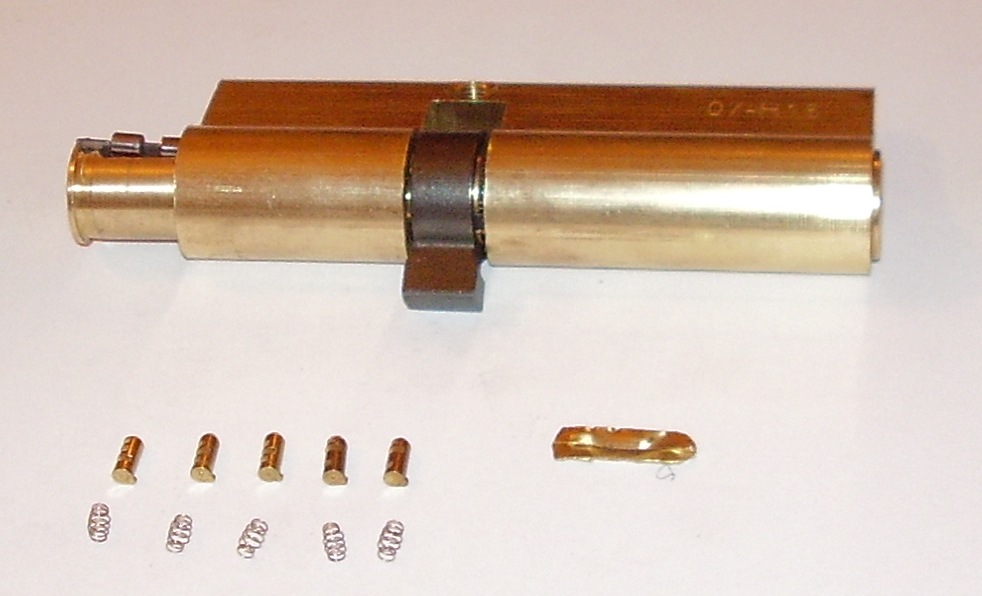

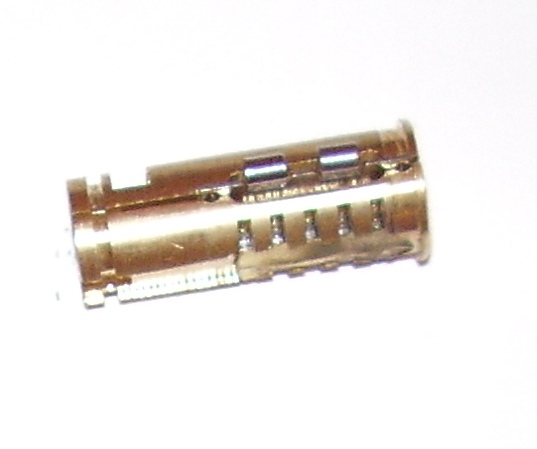

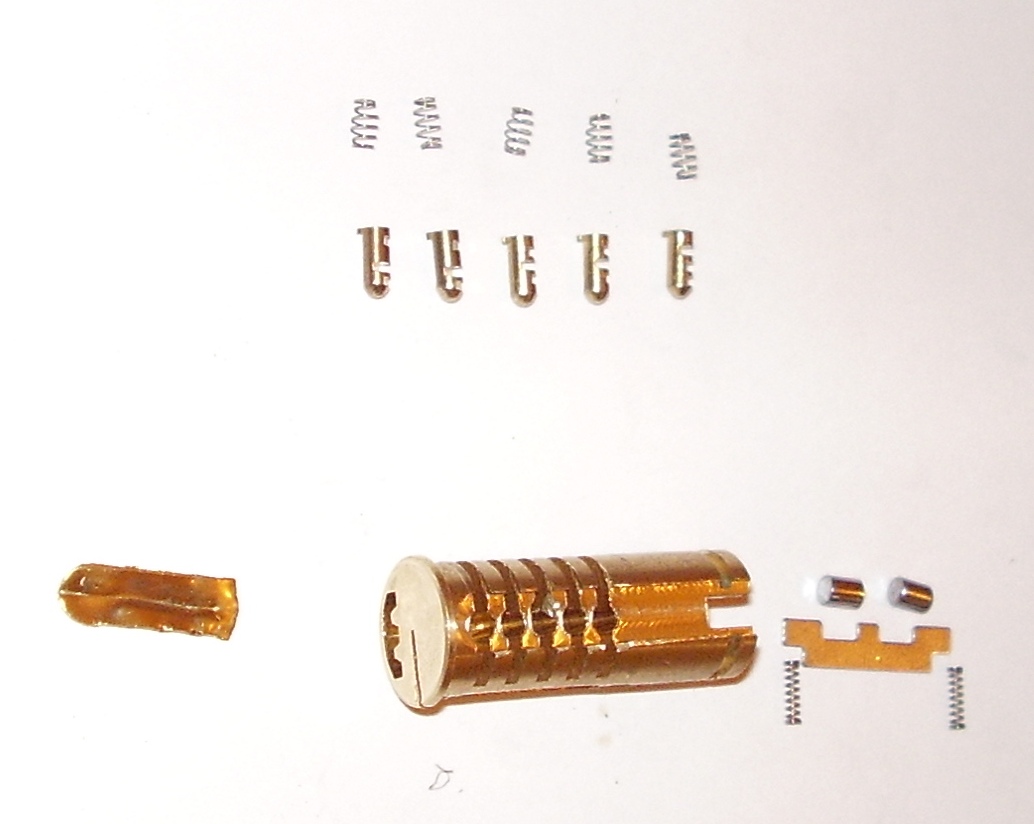

На фотографиях цилиндр имеющий балансный цилиндровый механизм построенный на взаимодействии штифтов и подпружиненного баланса в виде пластины заходящей в прорези в штифтах которая выталкивает из сердечника два небольших цилиндра. После того как пластина заходит в прорези в штифтах цилиндры скрываются в сердечнике и его становится  возможно повернуть. На всех штифтах имеются по одной ложной прорези над и под главной самой глубокой прорези.

Качество изготовления цилиндра на взгляд достаточно низкое. Цилиндр не может быть вскрыт бампингом в виду конструктивных особенностей.   Про вскрытие отмычками думаю следует разговаривать в закрытом разделе. Немного позже создам тему. Защит от взлома высверливанием кодовых элементов и переломом полам в данном цилиндре обнаружить не удалось...

Более длинная сторона имеет 8-ми штифтовый механизм секретности и один длинный баланс, а более короткая имеет 5-ти штифтовый механизм секретности и два коротких баланса.

[Aquarius]

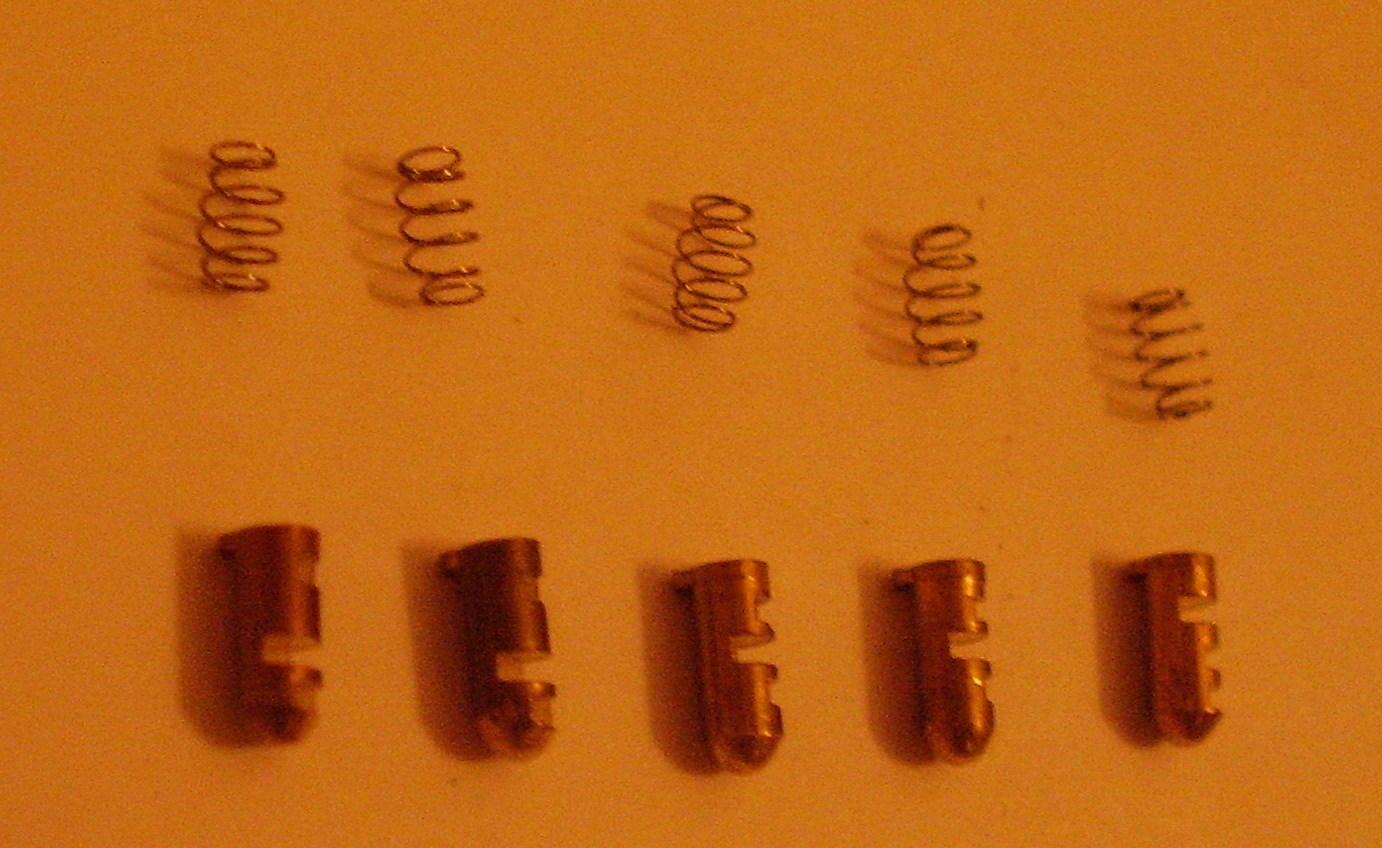

Интересные пины...В смысле,что имеют "наплыв"-направляющую,которая не даёт им вращаться.Такого ещё не видел.В виденном ранее,пины были обычные(вращающиеся)с проточками под "баллансную пластину",по всему диаметру.
Размер цилиндра конечно же 30*10*50 ? ;)
Ещё просьба:Сергей,померяй пожалуйста разницу в толщине "баллансной пластины" и шириной пропила под неё в пинах.Хочется прикинуть примерную максимальную погрешность при изготовлении дубликата такого ключа.
зы:судя по качеству исполнения,ключникам есть где "разгуляться",наверняка ключ с погрешностью в 0.3мм будет работать идеально :)

[keys777]

Интересные пины...В смысле,что имеют "наплыв"-направляющую,которая не даёт им вращаться.Такого ещё не видел.В виденном ранее,пины были обычные(вращающиеся)с проточками под "баллансную пластину",по всему диаметру.

Схема с наплывом дает возможность сделать более глубокие основную и ложные прорези т. к. проточка уменьшает диаметр пина на значение в два раза больше чем полученная прорезь, а при просто прорези пин режется только на ту глубину которая нужна...

Размер цилиндра конечно же 30*10*50 ? ;)

Если мерить так то 29,5-10-47,5, а вообще 52,5-34,5.

Ещё просьба:Сергей,померяй пожалуйста разницу в толщине "баллансной пластины" и шириной пропила под неё в пинах.Хочется прикинуть примерную максимальную погрешность при изготовлении дубликата такого ключа.
зы:судя по качеству исполнения,ключникам есть где "разгуляться",наверняка ключ с погрешностью в 0.3мм будет работать идеально :)

Толщина пластины баланса 0,47 мм. Щупов у меня нет поэтому могу сказать только примерный размер прорези. Сверло 0,8 мм. в прорезь  лезет и люфтит. сверло 1 мм. никак в прорезь не пролезет. Где то 0,9 мм. прорезь... Получается зазор  где-то 0,43 мм.

[Aquarius]

Схема с наплывом дает возможность сделать более глубокие основную и ложные прорези т. к. проточка уменьшает диаметр пина на значение в два раза больше чем полученная прорезь, а при просто прорези пин режется только на ту глубину которая нужна...

А так же,поскольку пин не вращается,то будет происходить износ,характерный для 'рамочных' механизмов секретности,или заклиненных от грязи/износа...

[keys777]

Тут мне сказали, что иногда подобные цилиндры идут вскрытием бампингом. Честно говоря не очень понимаю как это возможно... А вообще у китайцев даже есть набор специальных бамп-ключей среди которых есть и профиль аналогичный этому...

[zamki29]

Сегодня пришли китайцы с новыми цилиндрами в магазин.Прям форпост со змейкой завтра постараюсь выложить цилик

[zamki29]

Тут мне сказали, что иногда подобные цилиндры идут вскрытием бампингом. Честно говоря не очень понимаю как это возможно... А вообще у китайцев даже есть набор специальных бамп-ключей среди которых есть и профиль аналогичный этому...

Бампом они очень редко идут ну прям никогда :D

[keys777]

Сегодня пришли китайцы с новыми цилиндрами в магазин.Прям форпост со змейкой завтра постараюсь выложить цилик

Кстати давно интересно чего там мастерлоковцы в цилиндр засунули, что на ключе аж змий завелся...  :)

[keys777]

Бампом они очень редко идут ну прям никогда :D

Вот думаю может профиль бывает просто аналогичный, а сам механизм не балансный...
