Кто и из каких заготовок делает вот такие страшные ключи

[Fugu]

Ну вот и оказия.
Вскрыл пациента, ставим диагноз, кодовые пазы расширены, направляющего пальца нет, пружины обломаны.
По возможности, лечим сувальды, запрессовываем палец, и паяем ключ, ключ решил делать одно флажковый.
Зачищаем место пайки надфилем, вырезаем флажок, место пайки смачиваем и присыпаем бурой, на огнеупорном кирпиче разогреваем детали и плавим по месту пайки латунь(старый латунный ключ используем как припой) как только латунь затекла в места пайки и хорошо растеклась переворачиваем и пропаиваем другую сторону, таким же образом паяем и головку ключа.
Ни в коем случае нельзя остужать заготовку быстро, нужно оставить заготовку остывать на кирпиче медленно , чтобы не появились паразитные напряжения.При пайке, для лучшего прогрева с одной стороны заготовки желательно поставить ещё кирпич, горелке не хватает может градусов 100, дополнительная стенка из кирпича или обломка решает проблему.


Ни в коем случае нельзя остужать заготовку быстро, нужно оставить заготовку остывать на кирпиче медленно , чтобы не появились паразитные напряжения.При пайке, для лучшего прогрева с одной стороны заготовки желательно поставить ещё кирпич, горелке не хватает может градусов 100, дополнительная стенка из кирпича или обломка решает проблему.




Пайка дает довольно прочное соединение, ещё ни разу не обращались с "обломами"
Однажды паял бензиновой горелкой у знакомого ювелира, бензин дает значительную прибавку в температуре и более комфортно получается работать.

[keys777]

Да, здорово...  *Drink* Надо будет попробовать ради интереса дома что-нибудь спаять таким образом...

Вот чего еще в интернете нашел.

При любых флюсах спаиваемые поверхности необходимо (по возможности) тщательно зачистить и уже затем облудить с применением флюса. Для пайки твердыми припоями (припои с температурой плавления выше 450°C) обычно используется смесь буры (Na2B4O7) и борной кислоты (H3BO3) 1:1 или чистая бура. Используют или сухую смесь или водную кашицу. Для сухой смеси буру обычно прокаливают, что бы она не пенилась при пайке.

[Aquarius]

Пайка дает довольно прочное соединение, ещё ни разу не обращались с "обломами"
Однажды паял бензиновой горелкой у знакомого ювелира, бензин дает значительную прибавку в температуре и более комфортно получается работать.

Отлично! Спасибо! *Drink* А фаски на будущей бородке ключа,в месте стыковки с трубчатым стержнем ключа, нужно делать для припоя,или просто как есть паять?  И вот по горелке вопросик:это самоделка такая,или уже готовая такая насадка продаётся? А то боязно,вдруг рванёт не дай Бог... :cs:

[vitali]

  Делая (реставрируя) этот замок под ключ с одной бородкой,тем самым вы уменьшаете сте-
пень вскрываемости этого замка,хотя она и так не ахти какая.В оригинале сувальды через одну должны располагаться пружинами в разные стороны и при повороте ключа совмещаются
их кодовые прорези,что немного (для спеца ) увеличивает время вскрытия.А сейчас,видя по ключу код вообще никакой.Методом подкидывания сувальд(я его так называю) я его открою
и чужим ключем.

[Fugu]

keys777
Незнаю какой флюс использую, купил в отделе ювелирном у китайцев, вроде похоже на буру.Температура нужна повыше 450, 800-900 по цельсию.
Aquarius

А фаски на будущей бородке ключа,в месте стыковки с трубчатым стержнем ключа, нужно делать для припоя,или просто как есть паять?

Чуть фаску снять не помешает  и оставляю зазор в 1мм в который и затекает латунь, поверхность пайки должна быть чистой и обезжиренной. Для начала лучше на бородке оставлять небольшой штырёк и в стержне ключа под него сверлить отверстие, запрессовав в стержень бородку, оставить зазор также в 0.5-1мм, это даст точность геометрии ключа и больше комфорта в работе.
Запрессовываю так, если нужна заготовка с двумя бородками.

И вот по горелке вопросик:это самоделка такая,или уже готовая такая насадка продаётся? А то боязно,вдруг рванёт не дай Бог... cs

Да вот у Сергея на фото почти такая же  только с пьзоподжигом, горелки продаются на рынках.
vitali
Две сувальды просто направляющие, в трех остальных пропилены кодовые окна на нет .
Предлагал на замену маленький проСАМ, клиент отказался, можно конечно  на мертвых наварить полуавтоматом спиленные фрагменты,но это выходит за рамки бюджета, а я работаю  за деньги не за идею :), поэтому нарезал в направляющих сувальдах кодовый лабиринт,в спиленных увеличил.
С этим замком ни о какой защите от отмычек разговора быть не может.Такие замки нужно выкидывать.
Разговор вроде был о заготовках, абгрейд-тюнинг старых совков думаю стоит продолжать в другой теме.

[keys777]

keys777
Незнаю какой флюс использую, купил в отделе ювелирном у китайцев, вроде похоже на буру.Температура нужна повыше 450, 800-900 по цельсию.

Позвонил знакомому холодильщику он сказал, что использует припой П-14 который идет сразу с флюсом, но у него там медь и медные сплавы паять приходится.

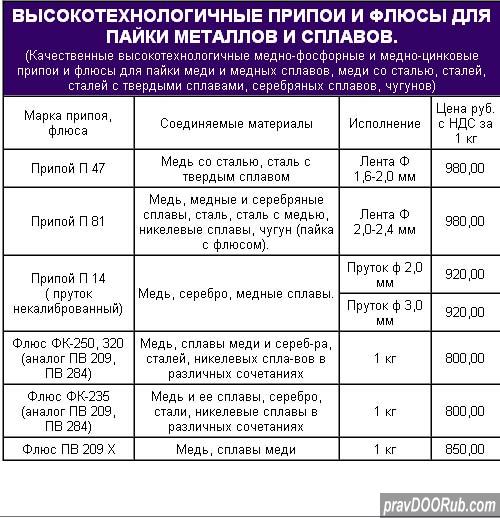

Нашел вот такую табличку.



Судя по ней П-14 для пайки стали не предназначен. А вот П-47 как раз имеет температуру пайки 840-860 и в т. ч. предназначен для стали... Информация отсюда>>>

Попробовал ради эксперемента на балконе плавить латунь (небольшая пластинка 2*20 мм. и трубочка 5 мм. с отверстием 2 мм.)...  :D
Наверно сказался открытый воздух... В общем даже до красна латунь раскалить не смог сначала, зато кирипичи краснеют запросто. Сходил за фотоаппаратом пока наводил фотоаппарат, что-то изменилось и удалось даже размягчить латунь, но все равно до температуры пайки довести не смог. Может кирпичи прогрелись  может направление горелки изменил сам гадаю почему с фотоапппаратом вдруг резко все поменялось....  :)

[keys777]

Если никто из участников беседы не против то предлагаю с ответа №25 (включительно) выделить разговор в отдельную тему "Как самостоятельно изготовить нестандартный ключ". Полезны были бы и более ранние ответы темы, но там их из контекста придется вырывать так, что наверно не стоит...

[Aquarius]

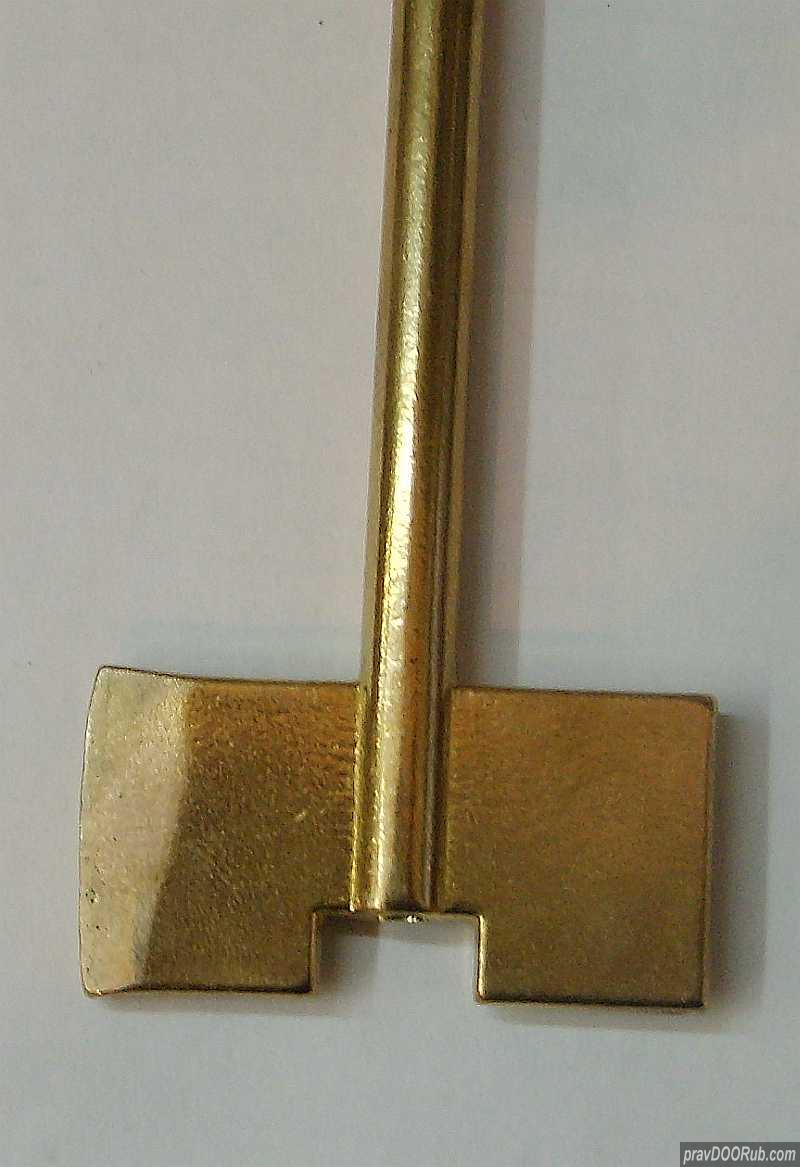

Размах бородок 41 мм, должно хватить. Вот только стоит ли это чудо такой мороки ?

Вот сегодня делал два таких ключа из этих заготовок.На двухсторонний высоты хватает без проблем,а вот на односторонний не хватает высоты милиметра 2...И получается недосыл ригеля...Приходится "вытягивать" заготовку молотком :)

зы:у РУС-4 помнится хватало высоты...их всё,больше не будет в природе?... :cs:

[barakuda]

рус -4 колормет?какой производитель? :)

[barakuda]

в Новосибирске нет проблем с покупкой этой заготовки.

[Aquarius]

в Новосибирске нет проблем с покупкой этой заготовки.

Да,производитель-колормет.Странно,что в Новосибирске они есть,их же вроде бы уже не делают? ???

[barakuda]

странно...если очень нужно могу подкинуть телефон ребят в Новосибирске.решат проблему с заготовкой. :)

[Aquarius]

Зачищаем место пайки надфилем, вырезаем флажок, место пайки смачиваем и присыпаем бурой, на огнеупорном кирпиче разогреваем детали и плавим по месту пайки латунь(старый латунный ключ используем как припой) как только латунь затекла в места пайки и хорошо растеклась переворачиваем и пропаиваем другую сторону, таким же образом паяем и головку ключа.

Таки приобрёл горелку с баллончиком,медную штуковину...ленту такую-припой,припас огнеупорный кирпич,буру....Попробовал сегодня-никак!
Я правильно понимаю,что припой должен плавится от самих нагретых спаиваемых( :D) деталей,а не от пламени горелки?
Что-то никак не нагрею их до такой степени...медный припой плавится,капля течёт по месту предполагаемого соединения,но как бы не смачивает их,а стекает и не пристаёт к заготовке...
В чём дело...?...температуры не хватает? :cs:

[vitali]

   Место пайки надо протравить.

[Aquarius]

   Место пайки надо протравить.

Бура не катит?...
